產品描述
高精度集成電路引線框架蝕刻設備
收放料方式：片對片/卷對卷
運行通道：1-2 通道
生產速度：1-4m/min
適用引線框架規格：料寬30-110mm
粗化/腐蝕面積：75-85%
蝕刻后粗隨度：Max0.6um
可生產銅料寬 370mm 或以上，設備有效工作區域大于 500mm。3)上下料卷筒直徑 350-450mm 可調節，最大承重為 400 公斤
基材厚度為 0.1mm-0.5mm。
蝕刻尺寸公差：材料厚度 0.100-0.203mm：士12.5um
材料厚度 0.254-0.381mm：士15um
材料厚度 0.508mm：士25um
適用于 IC 框架基材在曝光顯影之后的蝕刻+脫膜，根據曝光的圖形來蝕刻出所需要的 IC 框架產品。高精度，高密度，低間距,多引腳的 IC 框架產品來滿足客戶的需要。
優 點
1、蝕刻缸體采用 CPVC 材料，耐高溫。
2、搖擺系統，錐形噴嘴布局，保證蝕刻尺寸的精度和均勻度。
3、蝕刻槽配 LED 燈照明，方便觀察蝕刻槽內部情況。觀察窗配觀察臺內置 LED 燈。
4、噴管 CPVC 材料，噴嘴采用全 PVDF 材料，專利的噴嘴設計，防堵和易拆。
5、添加系統采用自動測量系統，高精度和靈敏度。
6、添加系統采用自動測量系統，高精度和靈敏度。
7、軟件菜單操作，同添加系統軟件通信，記錄和保存產品蝕刻時的各種參數，后續可以菜單操作一鍵啟動微調。

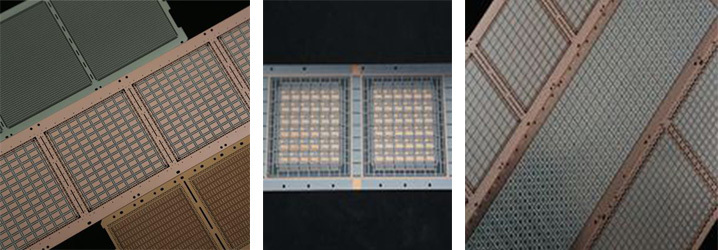

蝕 刻 成 品
專 利
合 作 伙 伴
工 廠 環 境
-
